滚子轴承选型表

首页 / 尺寸表 / 滚子轴承选型表

尺寸表

联系我们

尺寸 轴承代号 保持器 重量(kg)

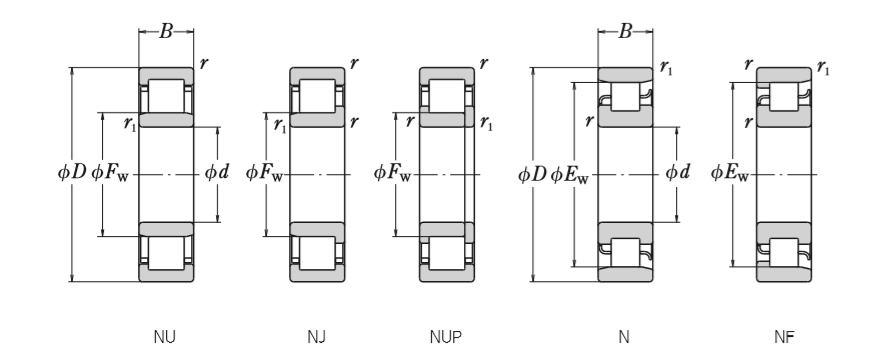

d D B r  r1 Fw Ew 参考
      min max     代号 挡边类型 ZrO2 Si3N4 SiC 440
20 47 14 1 0.6  - 40.0  N 204 NU NJ NUP N NF 304 PF PK M PA 0.082  0.049  0.049  0.107
47 14 1 0.6  26.5  - NU204E NU NJ NUP N NF 304 PF PK M PA 0.082  0.049  0.049  0.107
47 18 1 0.6  27.0  - NU2204 NU NJ NUP N NF 304 PF PK M PA 0.111  0.066  0.066  0.144
52 15 1.1 0.6  - 44.5  N 304 NU NJ NUP N NF 304 PF PK M PA 0.114  0.068  0.068  0.148
52 15 1.1 0.6  27.5  - NU304E NU NJ NUP N NF 304 PF PK M PA 0.112  0.066  0.066  0.145
52 21 1.1 0.6  28.5  - NU2304 NU NJ NUP N NF 304 PF PK M PA 0.167  0.099  0.099  0.217
52 21 1.1 0.6  27.5  - NU2304E NU NJ NUP N NF 304 PF PK M PA 0.161  0.096  0.096  0.209
25 47 12 0.6 0.3  30.5  - NU1005 NU NJ NUP N NF 304 PF PK M PA 0.072  0.043  0.043  0.094
52 15 1 0.6  - 45.0  N 205 NU NJ NUP N NF 304 PF PK M PA 0.104  0.062  0.062  0.135
52 15 1 0.6  31.5  - NU205E NU NJ NUP N NF 304 PF PK M PA 0.105  0.062  0.062  0.136
52 18 1 0.6  31.5  - NU2205E NU NJ NUP N NF 304 PF PK M PA 0.123  0.073  0.073  0.160
62 17 1.1 1.1  - 53.0  N 305 NU NJ NUP N NF 304 PF PK M PA 0.179  0.107  0.107  0.233
62 17 1.1 1.1  34.0  - NU305E NU NJ NUP N NF 304 PF PK M PA 0.207  0.123  0.123  0.269
62 24 1.1 1.1 34.0  - NU2305E NU NJ NUP N NF 304 PF PK M PA 0.260  0.155  0.155  0.338
80 21 1.5 1.5 38.8  62.8  NU405 NU NJ NUP N NF 304 PF PK M PA 0.438  0.261  0.261  0.570
30 55 13 1 0.6  36.5  48.5  NU1006 NU NJ NUP N NF 304 PF PK M PA 0.105  0.062  0.062  0.136
62 16 1 0.6  - 53.5  N 206 NU NJ NUP N NF 304 PF PK M PA 0.160  0.095  0.095  0.208
62 16 1 0.6  37.5  - NU206E NU NJ NUP N NF 304 PF PK M PA 0.158  0.094  0.094  0.205
62 20 1 0.6  37.5  - NU2206E NU NJ NUP N NF 304 PF PK M PA 0.196  0.117  0.117  0.255
72 19 1.1 1.1  - 62.0  N 306 NU NJ NUP N NF 304 PF PK M PA 0.272  0.161  0.161  0.353
72 19 1.1 1.1  40.5  - NU306E NU NJ NUP N NF 304 PF PK M PA 0.315  0.187  0.187  0.409
72 27 1.1 1.1 40.5  - NU2306E NU NJ NUP N NF 304 PF PK M PA 0.398  0.237  0.237  0.518
90 23 1.5 1.5 45.0  73.0  NU406 NU NJ NUP N NF 304 PF PK M PA 0.583  0.347  0.347  0.758
35 62 14 1 0.6  42.0  55.0  NU1007 NU NJ NUP N NF 304 PF PK M PA 0.138  0.082  0.082  0.180
72 17 1.1 0.6  - 61.8  N 207 NU NJ NUP N NF 304 PF PK M PA 0.232  0.138  0.138  0.301
72 17 1.1 0.6  44.0  - NU207E NU NJ NUP N NF 304 PF PK M PA 0.234  0.139  0.139  0.304
72 23 1.1 0.6  44.0  - NU2207E NU NJ NUP N NF 304 PF PK M PA 0.308  0.183  0.183  0.400
80 21 1.5 1.1  - 68.2  N 307 NU NJ NUP N NF 304 PF PK M PA 0.366  0.218  0.218  0.476
80 21 1.5 1.1  46.2  - NU307E NU NJ NUP N NF 304 PF PK M PA 0.419  0.249  0.249  0.545
80 31 1.5 1.1 46.2  - NU2307E NU NJ NUP N NF 304 PF PK M PA 0.547  0.325  0.325  0.711
100 25 1.5 1.5 53.0  83.0  NU407 NU NJ NUP N NF 304 PF PK M PA 0.777  0.462  0.462  1.010
40 68 15 1 0.6  47.0  61.0  NU1008 NU NJ NUP N NF 304 PF PK M PA 0.172  0.102  0.102  0.223
80 18 1.1 1.1  - 70.0  N 208 NU NJ NUP N NF 304 PF PK M PA 0.288  0.171  0.171  0.375
80 18 1.1 1.1  49.5  - NU208E NU NJ NUP N NF 304 PF PK M PA 0.292  0.173  0.173  0.379
80 18 1.1 1.1  49.5  - NU2208E NU NJ NUP N NF 304 PF PK M PA 0.369  0.219  0.219  0.480
90 23 1.5 1.5  - 77.5  N 308 NU NJ NUP N NF 304 PF PK M PA 0.499  0.297  0.297  0.649
90 23 1.5 1.5  52.0  - NU308E NU NJ NUP N NF 304 PF PK M PA 0.575  0.341  0.341  0.747
90 23 1.5 1.5  52.0  - NU2308E NU NJ NUP N NF 304 PF PK M PA 0.718  0.427  0.427  0.933
110 27 2 2.0  58.0  92.0  NU408 NU NJ NUP N NF 304 PF PK M PA 0.985  0.585  0.585  1.280
45 75 16 1 0.6  52.5  67.5  NU1009 NU NJ NUP N NF 304 PF PK M PA 0.215  0.128  0.128  0.279
85 19 1.1 1.1  - 75.0  N 209 NU NJ NUP N NF 304 PF PK M PA 0.330  0.196  0.196  0.429
85 19 1.1 1.1  54.5  - NU209E NU NJ NUP N NF 304 PF PK M PA 0.337  0.200  0.200  0.438
85 23 1.1 1.1  54.5  - NU2209E NU NJ NUP N NF 304 PF PK M PA 0.401  0.238  0.238  0.521
100 25 1.5 1.5 - 86.5  N 309 NU NJ NUP N NF 304 PF PK M PA 0.668  0.397  0.397  0.869
100 25 1.5 1.5 58.5  - NU309E NU NJ NUP N NF 304 PF PK M PA 0.777  0.462  0.462  1.010
100 36 1.5 1.5 58.5  - NU2309E NU NJ NUP N NF 304 PF PK M PA 0.985  0.585  0.585  1.280
120 29 2 2 64.5  100.5  NU409 NU NJ NUP N NF 304 PF PK M PA 1.246  0.741  0.741  1.620
50 80 16 1 0.6  57.5  72.5  NU1010 NU NJ NUP N NF 304 PF PK M PA 0.232  0.138  0.138  0.301
90 20 1.1 1.1  - 80.4  N 210 NU NJ NUP N NF 304 PF PK M PA 0.372  0.221  0.221  0.483
110 27 2 2 - 95.0  N 310 NU NJ NUP N NF 304 PF PK M PA 0.854  0.507  0.507  1.110
110 27 2 2 65.0  - NU310E NU NJ NUP N NF 304 PF PK M PA 1.000  0.594  0.594  1.300
110 40 2 2 65.0  - NU2310E NU NJ NUP N NF 304 PF PK M PA 1.308  0.777  0.777  1.700
130 31 2.1 2.1 - 110.8  N 410 NU NJ NUP N NF 304 PF PK M PA 1.538  0.914  0.914  2.000
130 31 2.1 2.1 70.8  - NU410 NU NJ NUP N NF 304 PF PK M PA 1.531  0.910  0.910  1.990
55 90 18 1.1 1.0  64.5  80.5  NU1011 NU NJ NUP N NF 304 PF PK M PA 0.342  0.203  0.203  0.445
100 21 1.5 1.1  - 88.5  N 211 NU NJ NUP N NF 304 PF PK M PA 0.488  0.290  0.290  0.634
100 21 1.5 1.1  66.0  - NU211E NU NJ NUP N NF 304 PF PK M PA 0.515  0.306  0.306  0.669
100 25 1.5 1.1  66.0  - NU2211E NU NJ NUP N NF 304 PF PK M PA 0.602  0.358  0.358  0.783
120 29 2 2.0  - 104.5  N 311 NU NJ NUP N NF 304 PF PK M PA 1.092  0.649  0.649  1.420
120 29 2 2.0  70.5  - NU311E NU NJ NUP N NF 304 PF PK M PA 1.262  0.750  0.750  1.640
120 43 2 2 70.5  - NU2311E NU NJ NUP N NF 304 PF PK M PA 1.677  0.997  0.997  2.180
140 33 2.1 2.1 77.2  117.2  NU411 NU NJ NUP N NF 304 PF PK M PA 1.923  1.143  1.143  2.500
60 95 18 1.1 1 69.5  85.5  NU1012 NU NJ NUP N NF 304 PF PK M PA 0.365  0.217  0.217  0.474
110 22 1.5 1.5 - 97.5  N 212 NU NJ NUP N NF 304 PF PK M PA 0.633  0.376  0.376  0.823
110 22 1.5 1.5 72.0  - NU212E NU NJ NUP N NF 304 PF PK M PA 0.634  0.377  0.377  0.824
110 28 1.5 1.5 72.0  - NU2212E NU NJ NUP N NF 304 PF PK M PA 0.815  0.485  0.485  1.060
130 31 2.1 2.1 - 113 N 312 NU NJ NUP N NF 304 PF PK M PA 1.369  0.814  0.814  1.780
130 31 2.1 2.1 77.0  - NU312 NU NJ NUP N NF 304 PF PK M PA 1.400  0.832  0.832  1.820
130 31 2.1 2.1 77.0  - NU312E NU NJ NUP N NF 304 PF PK M PA 1.585  0.942  0.942  2.060
130 46 2.1 2.1 77.0  - NU2312E NU NJ NUP N NF 304 PF PK M PA 2.077  1.234  1.234  2.700
150 35 2.1 2.1 83.0  127 NU412 NU NJ NUP N NF 304 PF PK M PA 2.338  1.390  1.390  3.040
65 100 18 1.1 1 74.5  90.5  NU1013 NU NJ NUP N NF 304 PF PK M PA 0.388  0.230  0.230  0.504
120 23 1.5 1.5 - 105.6  N 213 NU NJ NUP N NF 304 PF PK M PA 0.808  0.480  0.480  1.050
120 23 1.5 1.5 78.5  - NU213E NU NJ NUP N NF 304 PF PK M PA 0.808  0.480  0.480  1.050
120 31 1.5 1.5 78.5  - NU2213E NU NJ NUP N NF 304 PF PK M PA 1.085  0.645  0.645  1.410
140 33 2.1 2.1 - 121.5  N 313 NU NJ NUP N NF 304 PF PK M PA 1.669  0.992  0.992  2.170
140 33 2.1 2.1 83.5  - NU313 NU NJ NUP N NF 304 PF PK M PA 1.715  1.019  1.019  2.230
140 33 2.1 2.1 82.5  - NU313E NU NJ NUP N NF 304 PF PK M PA 1.969  1.170  1.170  2.560
140 48 2.1 2.1 82.5  - NU2313E NU NJ NUP N NF 304 PF PK M PA 2.431  1.445  1.445  3.160
160 37 2.1 2.1 - 135.3  N 413 NU NJ NUP N NF 304 PF PK M PA 2.792  1.659  1.659  3.630
160 37 2.1 2.1 89.3  - NU413 NU NJ NUP N NF 304 PF PK M PA 2.792  1.659  1.659  3.630
70 110 20 1.1 1 80.0  100 NU1014 NU NJ NUP N NF 304 PF PK M PA 0.533  0.317  0.317  0.693
125 24 1.5 1.5 - 110.5  N 214 NU NJ NUP N NF 304 PF PK M PA 0.877  0.521  0.521  1.140
125 24 1.5 1.5 83.5  - NU214E NU NJ NUP N NF 304 PF PK M PA 0.992  0.590  0.590  1.290
125 31 1.5 1.5 83.5  - NU2214E NU NJ NUP N NF 304 PF PK M PA 1.146  0.681  0.681  1.490
150 35 2.1 2.1 - 130 N 314 NU NJ NUP N NF 304 PF PK M PA 2.054  1.221  1.221  2.670
150 35 2.1 2.1 90.0  - NU314 NU NJ NUP N NF 304 PF PK M PA 2.115  1.257  1.257  2.750
150 35 2.1 2.1 89.0  - NU314E NU NJ NUP N NF 304 PF PK M PA 2.377  1.413  1.413  3.090
150 51 2.1 2.1 89.0  - NU2314E NU NJ NUP N NF 304 PF PK M PA 3.015  1.792  1.792  3.920
180 42 3 3 100 152 NU414 NU NJ NUP N NF 304 PF PK M PA 4.062  2.414  2.414  5.280
75 115 20 1.1 1 85.0  105 NU1015 NU NJ NUP N NF 304 PF PK M PA 0.562  0.334  0.334  0.731
130 25 1.5 1.5 - 116.5  N 215 NU NJ NUP N NF 304 PF PK M PA 0.946  0.562  0.562  1.230
130 25 1.5 1.5 88.5  - NU215E NU NJ NUP N NF 304 PF PK M PA 1.108  0.658  0.658  1.440
130 31 1.5 1.5 88.5  - NU2215E NU NJ NUP N NF 304 PF PK M PA 1.208  0.718  0.718  1.570
160 37 2.1 2.1  - 139.5  N 315 NU NJ NUP N NF 304 PF PK M PA 2.462  1.463  1.463  3.200
160 37 2.1 2.1  95.5  - NU315 NU NJ NUP N NF 304 PF PK M PA 2.508  1.490  1.490  3.260
160 37 2.1 2.1  95.0  - NU315E NU NJ NUP N NF 304 PF PK M PA 2.869  1.705  1.705  3.730
160 55 2.1 2.1  95.0  - NU2315E NU NJ NUP N NF 304 PF PK M PA 3.738  2.222  2.222  4.860
190 45 3 3 104.5  160.5  NU415 NU NJ NUP N NF 304 PF PK M PA 4.823  2.866  2.866  6.270
80 125 22 1.1 1 91.5  113.5  NU1016 NU NJ NUP N NF 304 PF PK M PA 0.745  0.443  0.443  0.969
140 26 2 2 - 125.3  N 216 NU NJ NUP N NF 304 PF PK M PA 1.131  0.672  0.672  1.470
140 26 2 2 95.3  - NU216E NU NJ NUP N NF 304 PF PK M PA 1.308  0.777  0.777  1.700
140 33 2 2 95.3  - NU2216E NU NJ NUP N NF 304 PF PK M PA 1.508  0.896  0.896  1.960
170 39 2.1 2.1  - 147 N 316 NU NJ NUP N NF 304 PF PK M PA 2.962  1.760  1.760  3.850
170 39 2.1 2.1  101.0  - NU316E NU NJ NUP N NF 304 PF PK M PA 3.423  2.034  2.034  4.450
170 58 2.1 2.1  101.0  - NU2316E NU NJ NUP N NF 304 PF PK M PA 4.408  2.619  2.619  5.730
200 48 3 3 110 170 NU416 NU NJ NUP N NF 304 PF PK M PA 5.662  3.365  3.365  7.360
